프로젝트 등록
새 임도 설계 프로젝트의 이름 · 종류 · 노선 구간 · 도면 표제란 값을 입력해 프로젝트를 만듦.
여는 길
- 대시보드 [프로젝트] 구역의 [+] → 새 프로젝트 창에서 [임도설계].

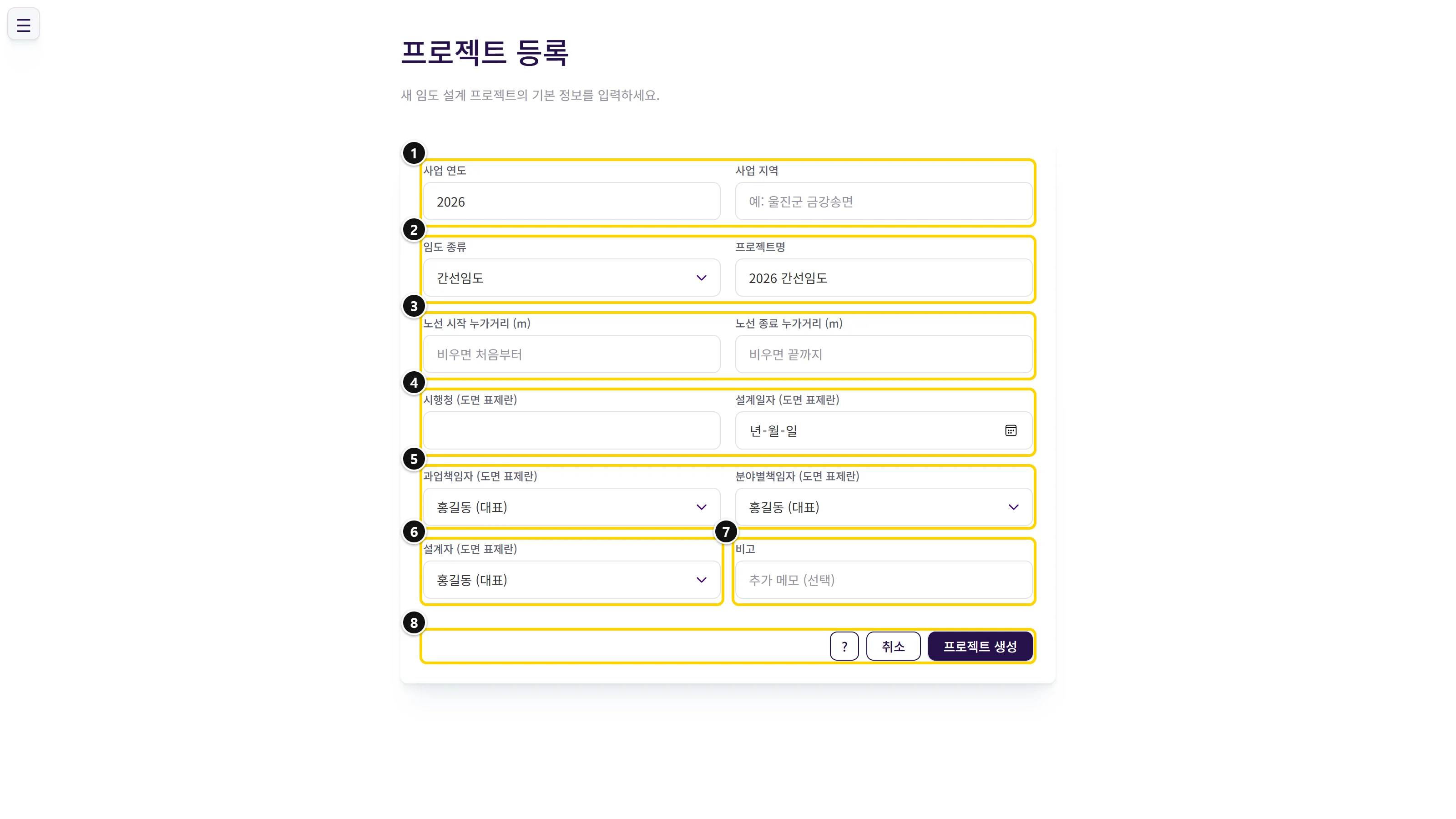

화면 구역
| 번호 | 구역 | 하는 일 |
|---|---|---|
| 1 | 사업 연도 · 사업 지역 | 프로젝트명의 바탕이 되는 연도와 지역 입력 |
| 2 | 임도 종류 · 프로젝트명 | 임도 종류 선택 · 이름은 앞 세 값으로 자동 완성(고칠 수 있음) |
| 3 | 노선 시작 · 종료 누가거리 | 계획노선 가운데 쓸 구간(비우면 전 구간) |
| 4 | 시행청 · 설계일자 | 도면 표제란에 들어갈 값 |
| 5 | 과업책임자 · 분야별책임자 | 도면 표제란 책임자 선택 |
| 6 | 설계자 | 도면 표제란 설계자 선택 |
| 7 | 비고 | 메모(선택) |
| 8 | 단추 줄 | [?] 도움말 · [취소] · [프로젝트 생성] → 생성과 취소 |
작업 순서
- [사업 지역] 입력 → 기본 항목 입력.
- [임도 종류] 선택 → 임도 종류와 노선 구간.
- 필요하면 노선 구간 입력 → 임도 종류와 노선 구간.
- 도면 표제란 값 입력 → 도면 표제란.
- [프로젝트 생성] → 파일입력 화면으로 넘어감 → 생성과 취소.
주의: 임도 종류는 이후 노선설계의 설계속도 선택지와 종단기울기 상한을 정함. 만들기 전에 확인.
