파일입력
계획노선 파일과 지형(라이다) 파일을 올려, 이후 설계의 바탕 자료를 만듦.
여는 길
- 프로젝트를 만들면 자동으로 열림.
- 이미 만든 프로젝트는 대시보드 [프로젝트] 표의 단계 막대에서 「파일입력」 누름.

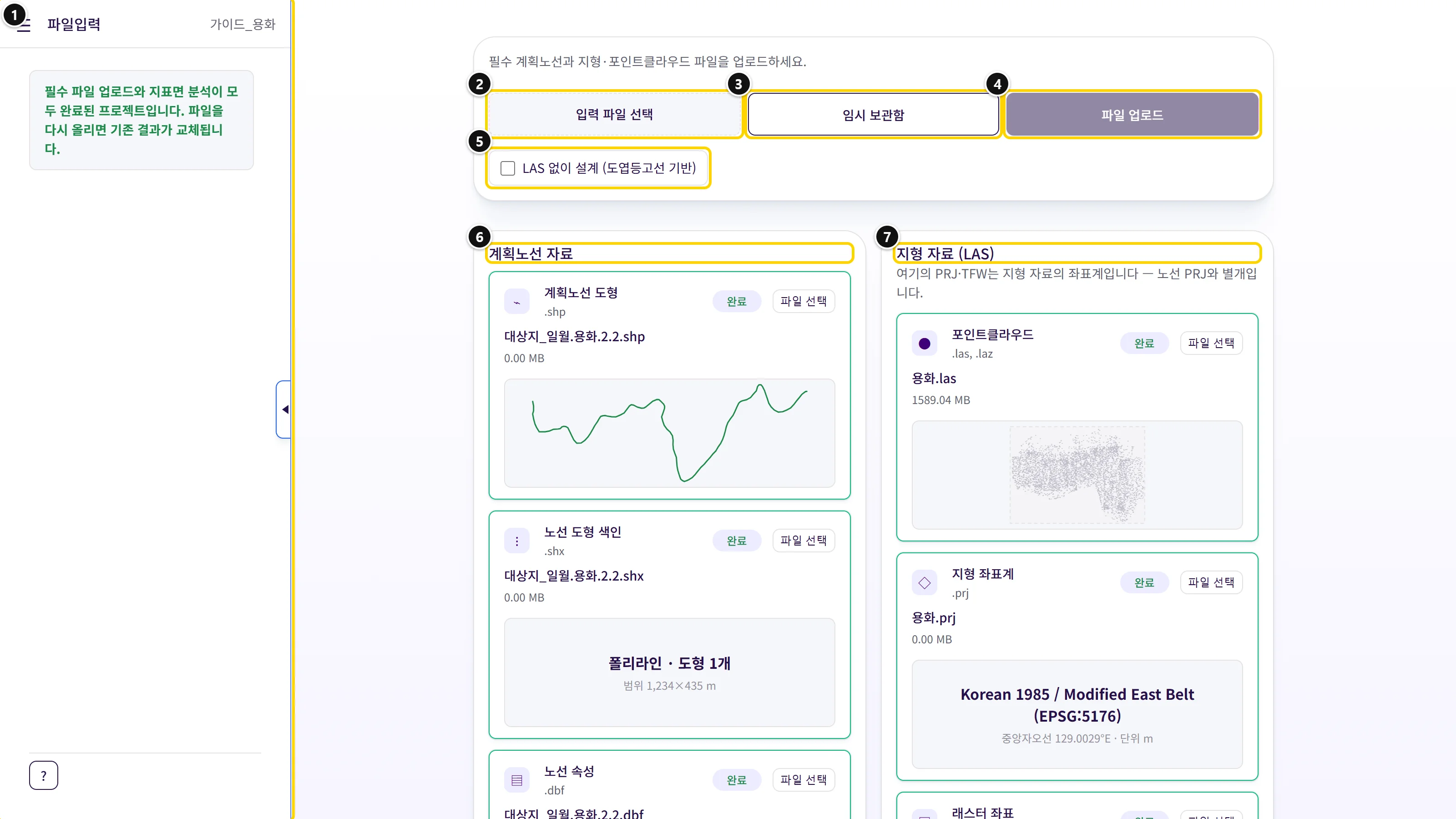

화면 구역
| 번호 | 구역 | 하는 일 |
|---|---|---|
| 1 | 왼쪽 패널 | 지금 단계(파일입력)와 프로젝트 이름 · 진행 안내 글 · 접기 손잡이 · [?] 도움말 |
| 2 | [입력 파일 선택] 칸 | 파일을 끌어다 놓거나 눌러서 한꺼번에 고름 |
| 3 | [임시 보관함] | 대시보드에 미리 올려 둔 자료를 가져옴 |
| 4 | [파일 업로드] | 고른 파일을 서버로 올림 |
| 5 | [LAS 없이 설계 (도엽등고선 기반)] | 라이다 없이 도엽 등고선으로 지형을 만드는 선택 |
| 6 | [계획노선 자료] | 노선 도형 · 색인 · 속성 · 인코딩 · 좌표계 카드 다섯 |
| 7 | [지형 자료 (LAS)] | 포인트클라우드 · 지형 좌표계 · 래스터 좌표 · 지형 래스터 카드 넷 |

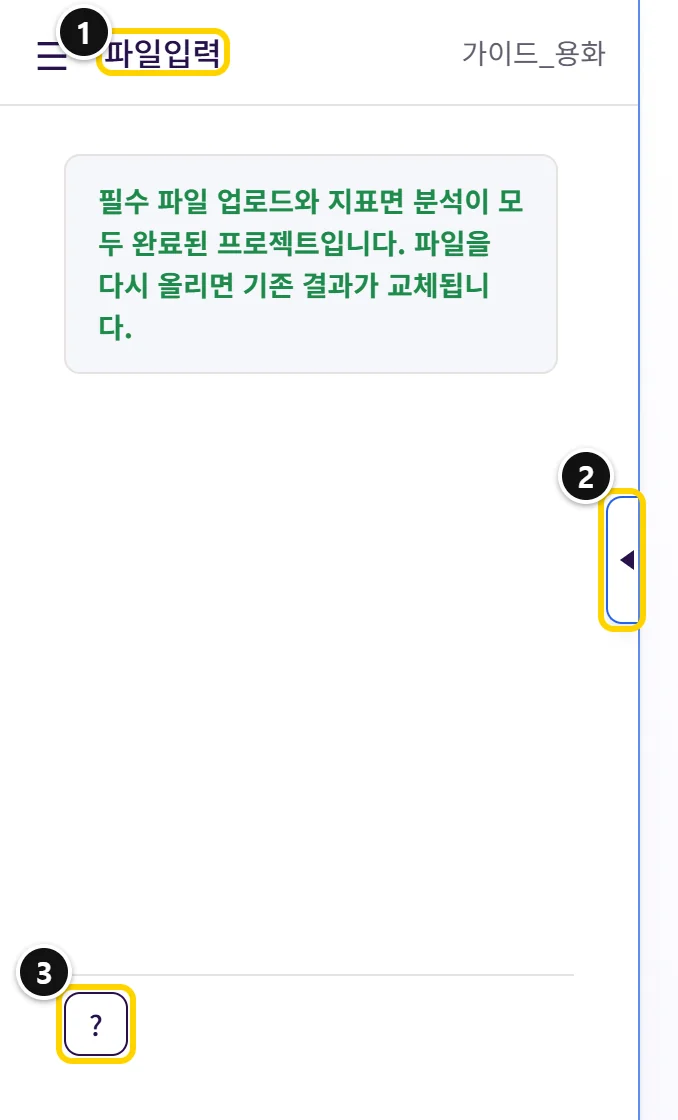

왼쪽 패널 그림 번호 — ① 단계 이름 · ② 패널 접기 손잡이 · ③ [?] 도움말. 이미 끝난 프로젝트는 「필수 파일 업로드와 지표면 분석이 모두 완료된 프로젝트입니다. 파일을 다시 올리면 기존 결과가 교체됩니다.」 안내가 패널에 보임.
작업 순서
- 파일을 끌어다 놓거나 [입력 파일 선택] 으로 고름 → 파일 올리기.
- 카드마다 파일이 맞게 들어갔는지 확인 → 카드 읽는 법.
- 대시보드에 올려 둔 자료가 있으면 [임시 보관함] 으로 → 임시 보관함에서 가져오기.
- 산림청 예정노선을 쓰면 [예정노선에서 가져오기] → 예정노선 가져오기.
- 라이다가 없으면 [LAS 없이 설계] → LAS 없이 설계.
- [파일 업로드] → 분석이 끝나면 전처리 화면으로 자동 이동 → B04.
주의: 이미 끝난 프로젝트에 파일을 다시 올리면 기존 분석 결과가 새 파일로 교체됨.
참고: 어떤 파일이 필요한지는 필요한 파일 참고.
