전처리

올린 라이다 점들에서 땅 모양(지표면 모델)을 만들고, 그 지형 위에서 물이 어디로 모이는지(배수유역)까지 확인한 뒤 모델을 확정.

여는 길

• 파일입력의 분석이 끝나면 자동으로 열림.
• 이미 끝난 프로젝트는 대시보드 [프로젝트] 표의 단계 막대에서 「전처리」 누름.

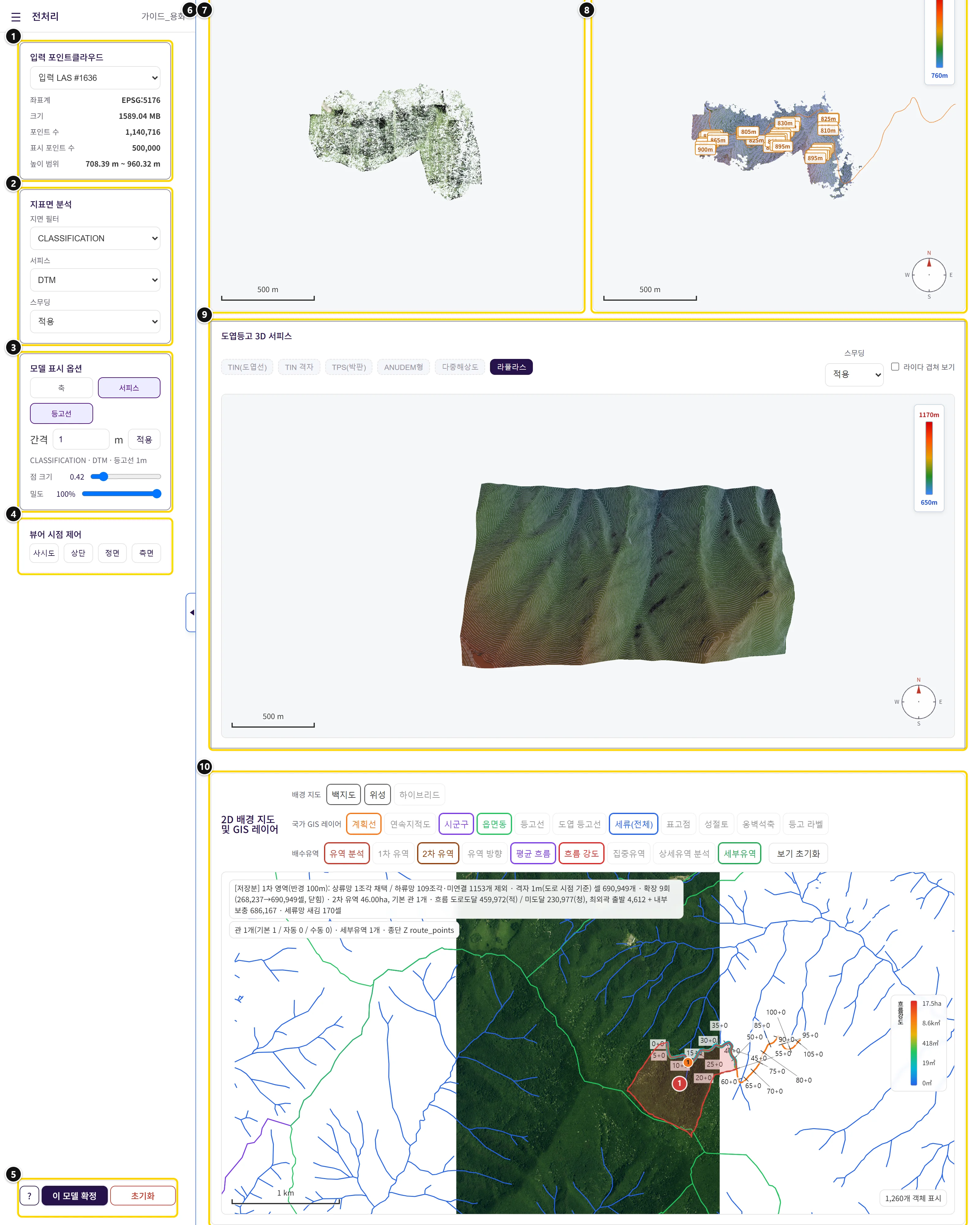

화면 구역

번호	구역	하는 일
1	입력 포인트클라우드	분석할 라이다 파일 선택 · 좌표계 · 크기 · 점 개수 · 높이 범위 확인
2	지표면 분석	지면 필터 · 서피스 · 스무딩을 골라 지표면 모델 선택
3	모델 표시 옵션	축 · 서피스 · 등고선 켜고 끄기 · 등고선 간격 · 점 크기 · 밀도
4	뷰어 시점 제어	사시도 · 상단 · 정면 · 측면으로 시점 바꿈
5	단추 줄	[?] 도움말 · [이 모델 확정] · [초기화]
6	진행 띠	분석 진행률과 안내 글
7	입력 포인트클라우드 3D	올린 점들을 3차원으로 봄
8	지표면 모델 3D	만들어진 땅 모양과 등고선 · 계획선
9	도엽등고 3D 서피스	수치지형도 등고선으로 만든 지형 · 라이다 지형과 겹쳐 비교
10	2D 배경 지도 및 GIS 레이어	지도 위에 계획선 · 등고선 · 배수유역 겹쳐 보기

작업 순서

1. 입력 파일과 점 개수 확인 → 입력 포인트클라우드.
2. 지면 필터 · 서피스 · 스무딩을 골라 지표면 모델 선택 → 지표면 분석.
3. 3D 화면을 돌려 보며 표시 옵션 조정 → 3D 보기.
4. 도엽등고 서피스로 라이다 모델과 비교 → 도엽등고 3D 서피스.
5. 2D 지도에서 배수유역 확인 → 2D 지도와 GIS 레이어 · 배수유역.
6. [이 모델 확정] → 노선 설계 화면으로 이동 → 모델 확정과 초기화.

주의: 처음 보는 조합(아직 계산하지 않은 지면 필터 · 서피스)을 고르면 계산 여부를 묻고, 계산에 수 분이 걸릴 수 있음.

참고: 이 화면에는 [저장] 단추가 없고, [이 모델 확정] 이 저장과 다음 단계 이동을 겸함.
