3D 보기
입력 포인트클라우드와 지표면 모델을 3차원으로 돌려 보고, 표시 옵션과 시점을 바꿈.
여는 길

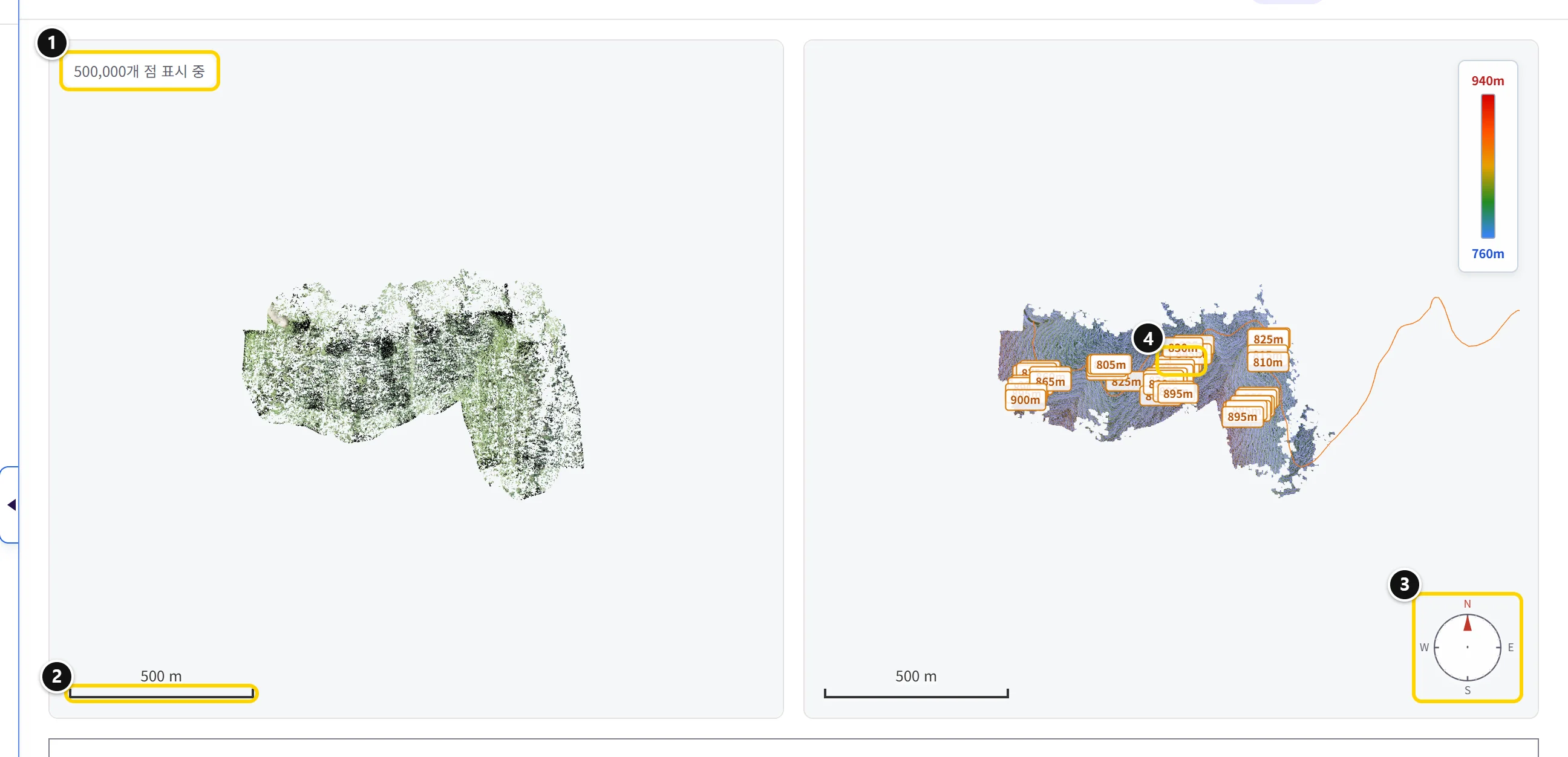

- 전처리 화면 위쪽 3D 화면 둘 · 왼쪽 패널의 [모델 표시 옵션] · [뷰어 시점 제어].
그림 번호 — ① 입력 포인트클라우드 아래 점 개수 글 · ② 축척 막대 · ③ 방위 표시 · ④ 등고선 라벨.
단계
마우스로 보기
| 조작 | 하는 일 |
|---|---|
| 왼쪽 단추를 누른 채 끌기 | 가리킨 점을 중심으로 돌림 |
| 휠 | 가리킨 자리를 기준으로 가까이 · 멀리 |
| 가운데(휠) 단추를 누른 채 끌기 | 화면을 옮김 |

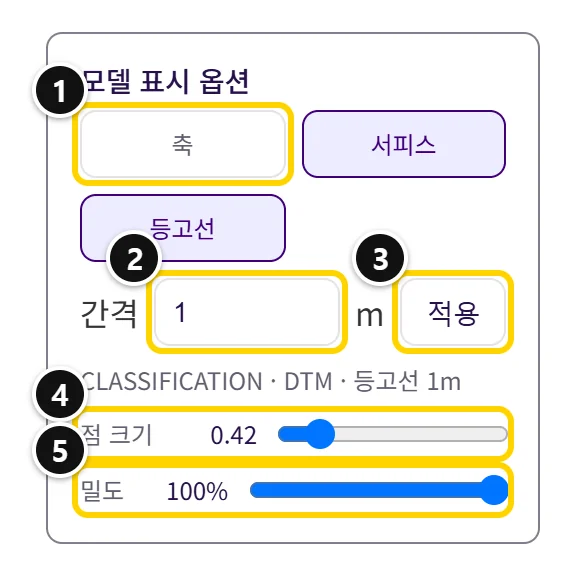

표시 옵션
| 단계 | 할 일 |
|---|---|
| 1 | (그림 ① — 첫 단추 [축] 과 같은 줄의 [서피스] · [등고선]) 단추로 보이는 것을 켜고 끔 |
| 2 | (그림 ② ③) 등고선을 켠 뒤 [간격] 칸에 숫자(m)를 넣고 [적용] |
| 3 | (그림 ④) [점 크기] 슬라이더로 점의 굵기 조정 |
| 4 | (그림 ⑤) [밀도] 슬라이더로 보이는 점의 비율 조정 |

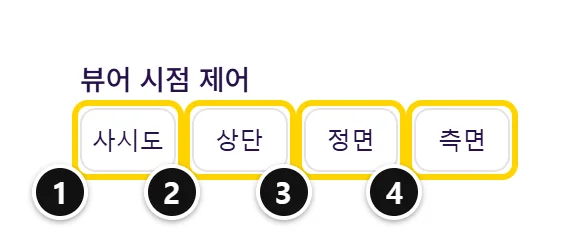

시점 바꾸기
그림 번호는 아래 표 순서와 같음.
| 단추 | 시점 |
|---|---|
| 사시도 | 비스듬히 내려다봄 |
| 상단 | 바로 위에서 봄 |
| 정면 | 앞쪽에서 봄 |
| 측면 | 옆에서 봄 |
보이는 것
- 지표면 모델 화면에는 축척 막대 · 방위 표시 · 높이 색 범례 · 등고선 라벨(예: 850m) · 계획선이 함께 보임.
- 등고선을 처음 켜면 「등고선을 그리는 중…」 표시 후 나타남.
- 등고선 옵션 줄 아래에 현재 조합 요약(예: CLASSIFICATION · DTM · 등고선 1m)이 보임.
참고: 점 크기와 밀도를 줄이면 오래된 컴퓨터에서 3D 화면이 부드러워짐.
