상세설계
앞 단계(종단 · 횡단 설계)의 결과로 그려진 설계 도면을 한 화면에서 열어 보고, CAD 도구로 고치고, 저장해 다음 단계(수량)로 넘기는 화면임.
여는 길
- 좌측 아래 [<] [>] 로 이웃 단계에서 넘어옴. 종횡단 단계에서 [>] 를 누르면 이 화면이 열림.
- 화면 왼쪽 위 제목 「상세설계」 와 ☰ 의 진행 단계 판에서 상세설계 단계를 골라도 열림.
- 프로젝트를 먼저 골라 둔 상태여야 도면이 나옴. 프로젝트를 고르지 않으면 [저장] · [초기화] 가 꺼진 채 보임.

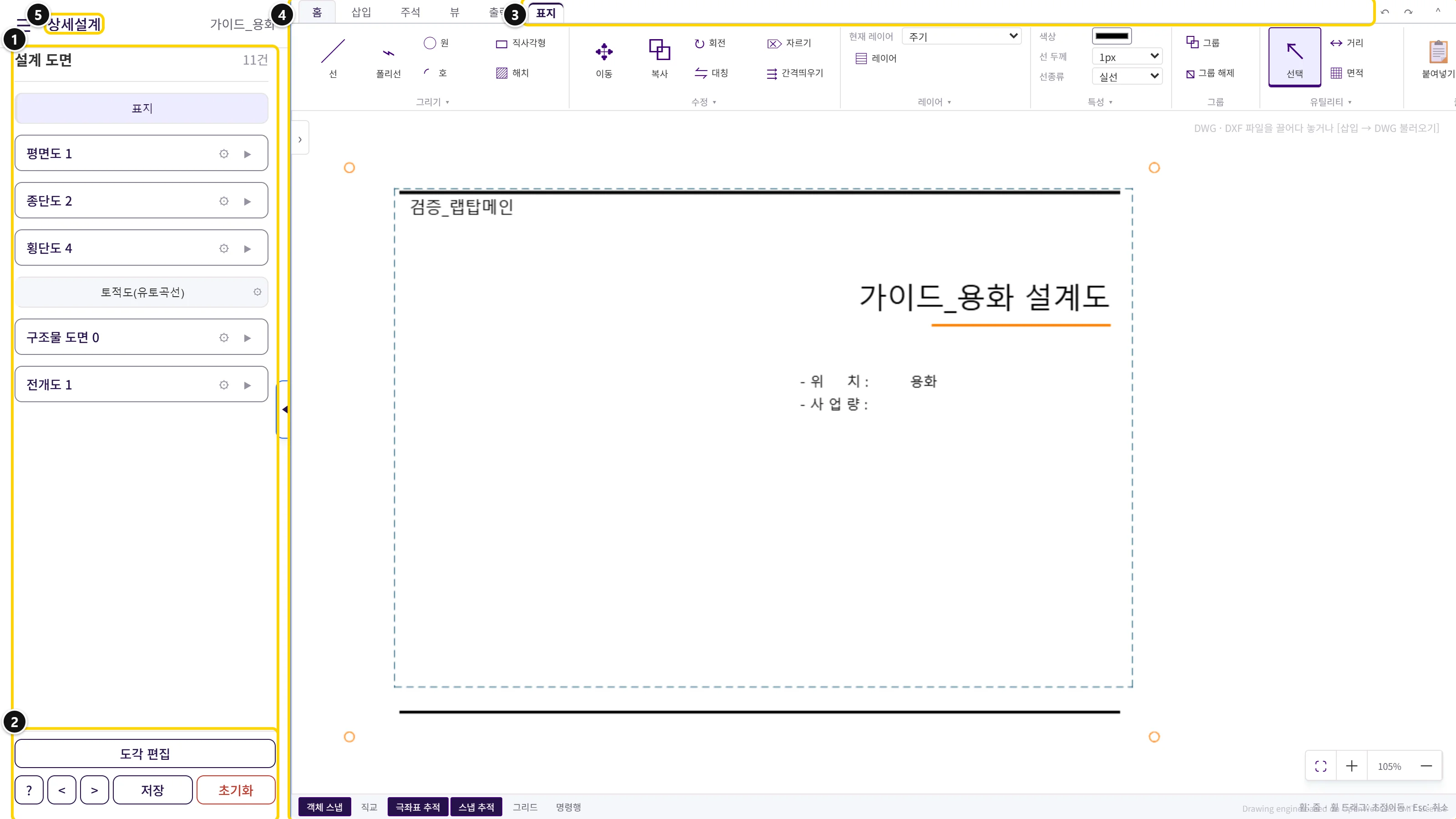

화면 구역
| 번호 | 구역 | 하는 일 |
|---|---|---|
| 1 | 좌측 도면 목록(「설계 도면 N건」) | 표지 · 평면도 · 종단도 · 횡단도 · 토적도 · 구조물 도면 · 전개도 7 묶음. 도면을 누르면 오른쪽 CAD 에 열림. 묶음 제목 오른쪽 ⚙ 는 그 묶음의 설정 |
| 2 | 좌측 아래 단추 줄 | [도각 편집] · [?] [<] [>] [저장] [초기화]. 도각 편집 중이면 맨 위에 편집 띠가 나옴 |
| 3 | 도면 탭 줄 | 목록에서 연 도면이 탭으로 쌓임. 고친 탭은 ● 로 표시 |
| 4 | CAD 작업 영역 | 위쪽 리본 5 탭(홈 · 삽입 · 주석 · 뷰 · 출력), 왼쪽 특성 · 레이어 팔레트, 아래쪽 상태막대, 오른쪽 아래 확대 · 축소 막대 |
| 5 | 제목 · 단계 | 왼쪽 위 「상세설계」 제목과 ☰ 진행 단계 판. 다른 단계로 이동 |
작업 순서
- 좌측 목록에서 묶음 제목을 눌러 펼치고 볼 도면을 누름. 화면에 처음 들어오면 표지가 자동으로 열림.
- 필요하면 묶음 제목 오른쪽 ⚙ 로 축척 · 배치 · 평면도 종류를 맞춤. 자세한 내용은 묶음 설정과 평면도 관리 참고.
- 도각(표제란 양식)을 바꿔야 하면 [도각 편집]. 자세한 내용은 도각 편집 참고.
- 오른쪽 CAD 에서 선 · 글 · 치수 · 표를 고침. 도구는 CAD 리본에 정리됨.
- 좌측 아래 [저장] 을 누르거나, [<] [>] 로 다른 단계로 넘어갈 때 고친 도면이 저장됨. 자세한 내용은 저장 · 초기화 · 단계 이동 참고.
주의: 도면 잠금이 없음. 한 번 저장한 도면도 다시 열어 계속 고칠 수 있음.
주의: 고친 뒤 저장하지 않고 다른 도면을 열어도 고친 내용은 탭에 남음(탭의 ●). 그러나 [초기화] 나 [원본에서 다시 그리기] 를 하면 고친 내용이 사라짐.
참고: 목록이 비어 「확정된 종·횡단 도면이 없습니다.」 라고 나오면 앞 단계가 끝나지 않은 상태임.
참고: 목록 위에 「확정을 건너뛴 상태입니다 — 개발 전용. 값이 비어 보일 수 있습니다.」 라는 안내가 보이면 개발용 우회 상태임. 값이 비어 보여도 오류가 아님.
