CAD 리본

CAD 위쪽 도구 묶음임. 홈 · 삽입 · 주석 · 뷰 · 출력 5 탭으로 나뉘고, 탭마다 패널(묶음) 여러 개가 있음.

여는 길

• 도면을 열면 오른쪽 CAD 영역 맨 위에 리본이 보임.
• 탭 이름(홈 · 삽입 · 주석 · 뷰 · 출력)을 누르면 그 탭의 패널이 펼쳐짐.
• 패널 이름 오른쪽에 ▾ 가 있으면 눌러서 더 많은 도구 목록을 엶. 다른 곳을 누르면 닫힘.
• 단추에 마우스를 올리면 이름 · 별칭 · 설명이 풍선 글로 나옴.

단계 (도구 쓰기)

단계	할 일
1	리본에서 탭을 고름
2	큰 단추 또는 작은 단추를 누름. ▾ 안의 도구는 목록에서 고름
3	CAD 화면에서 점을 찍거나 값을 넣어 진행함. 안내 문구는 상태막대의 [명령행] 을 켜면 아래쪽에 보임
4	끝내려면 Enter 를 누르고, 그만두려면 Esc 를 누름

리본 모양 조절

• 탭 줄 맨 오른쪽 ⌃ 를 누르면 리본이 탭 줄만 남기고 접힘. 접힌 상태에서는 ⌄ 로 바뀌며, 누르면 다시 펼쳐짐(마우스를 올리면 「리본 접기」 · 「리본 펼치기」).
• 접힌 상태에서 탭 이름을 누르면 도면 위에 잠깐 펼쳐지고, 리본 밖을 누르면 다시 접힘.
• 탭 줄 오른쪽에는 ↶ (실행 취소) ↷ (다시 실행) 단추가 있음.

홈 탭

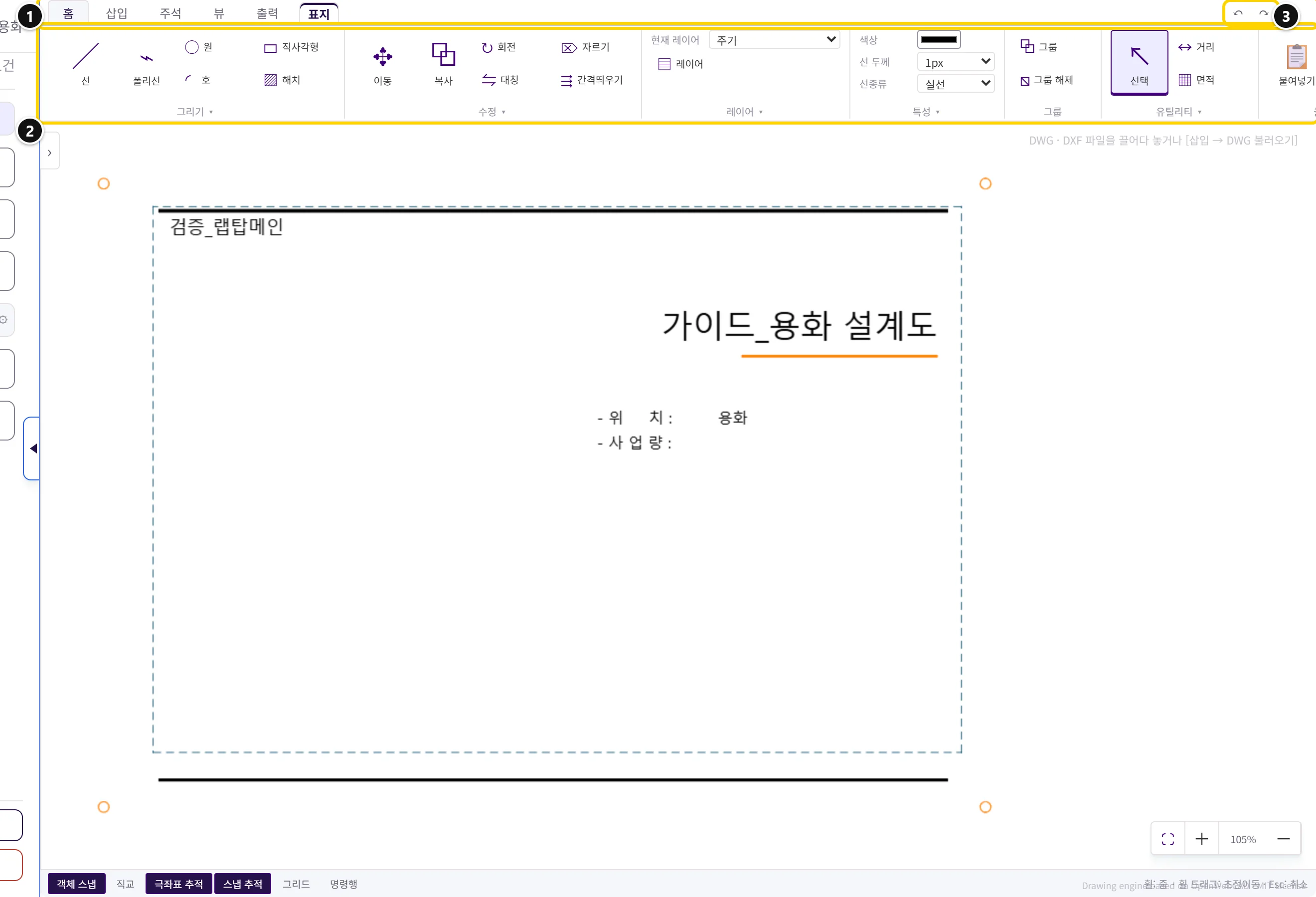

그림 번호 — 1 리본 탭 줄 · 2 도구 묶음 · 3 실행 취소 · 다시 실행

패널	큰 단추	작은 단추	▾ 안의 도구
그리기	선 · 폴리선	원 · 호 · 직사각형 · 해치	다각형 · 점 · 타원 · 스플라인 · 다중선 · 다중선 스타일 · 구성선 · 광선 · 도넛 · 등분 · 길이분할 · 그라데이션 · 경계 · 영역 · 와이프아웃
수정	이동 · 복사	회전 · 대칭 · 자르기 · 간격띄우기	축척 · 지우기 · 정렬 · 배열 · 연장 · 신축 · 모깎기 · 모따기 · 곡선 혼합 · 끊기 · 점에서 끊기 · 결합 · 분해 · 길이조정 · 폴리선 편집 · 해치 편집 · 맨 앞으로 · 맨 뒤로 · 특성 일치 · 중복 객체 삭제 · 방향 반전 · ByLayer로 · 왼쪽 · 가로 중앙 · 오른쪽 · 위 · 세로 중앙 · 아래
레이어	「현재 레이어」 드롭다운 · [레이어]	없음	현재 레이어 설정 · 레이어 끄기 · 모두 켜기 · 동결 · 동결 해제 · 잠금 · 잠금 해제 · 분리 · 분리 해제 · 이전 상태 · 레이어 상태 저장 · 레이어 상태 복원 · 레이어 일치 · 현재 레이어로 · 레이어 병합 · 레이어 삭제 · 레이어 탐색
특성	「색상」 · 「선 두께」 · 「선종류」 칸	없음	특성 · 빠른 특성 · 색상 · 선종류 · 선 두께 · 투명도
그룹	없음	그룹 · 그룹 해제	없음
유틸리티	선택	거리 · 면적	점 좌표 · 리스트 · 빠른 선택 · 유사 선택 · 반지름 · 각도 · 빠른 측정 · 계산기 · 객체 분리 · 객체 숨기기 · 객체 분리 종료
클립보드	붙여넣기	복사 · 잘라내기	기준점 복사 · 원래 좌표로 붙여넣기 · 그룹으로 붙여넣기

• 「특성」 패널의 「선 두께」 는 px 단위 목록에서 고르고, 「선종류」 는 실선 · 파선 등 목록에서 고름. 객체를 골라 두고 바꾸면 그 객체만 바뀌고, 고른 객체가 없으면 앞으로 그릴 선의 기본값이 바뀜.
• 「레이어」 패널의 「현재 레이어」 에는 잠금 레이어가 보이지 않음.

삽입 탭

패널	큰 단추	작은 단추
가져오기	DWG 불러오기	없음
블록	블록 삽입	블록 작성
참조	없음	이미지 부착

• [DWG 불러오기] 는 DWG · DXF 파일을 지금 도면에 원래 좌표 그대로 더함. 더한 도형은 골라진 상태로 들어오며 되돌리기 한 번에 빠짐.
• [블록 작성] 은 고른 객체를 이름 붙여 블록 라이브러리에 저장함. [블록 삽입] 은 저장한 블록을 도면에 놓음.
• [이미지 부착] 은 그림 파일을 도면에 배치함.

주석 탭

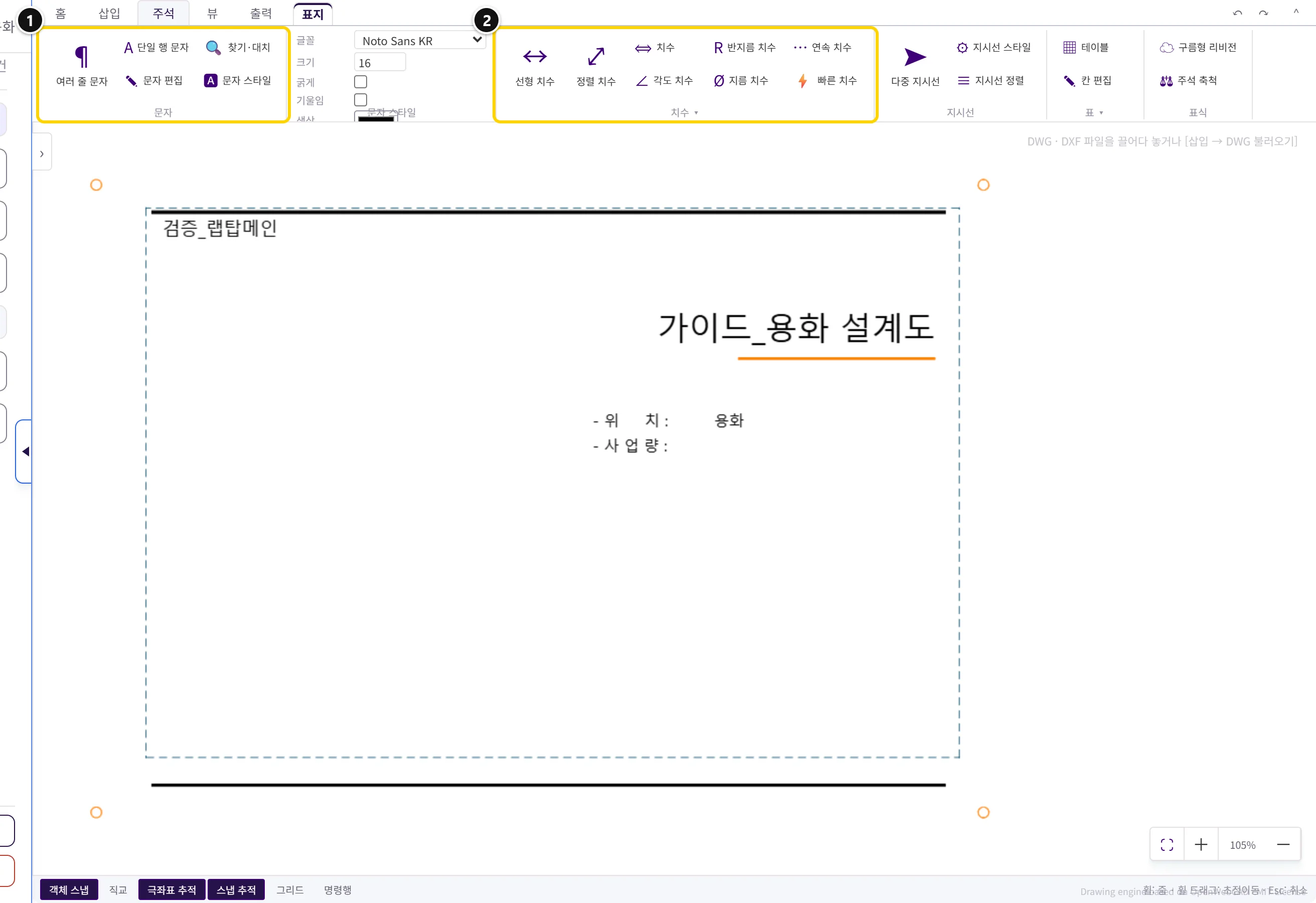

그림 번호 — 1 문자 묶음 · 2 치수 묶음

패널	큰 단추	작은 단추	▾ 안의 도구
문자	여러 줄 문자	단일 행 문자 · 문자 편집 · 찾기·대치 · 문자 스타일	없음
문자 스타일	글꼴 · 크기 · 굵게 · 기울임 · 색상 칸	없음	없음
치수	선형 치수 · 정렬 치수	치수 · 각도 치수 · 반지름 치수 · 지름 치수 · 연속 치수 · 빠른 치수	호 길이 치수 · 세로좌표 치수 · 기준선 치수 · 중심 표식 · 중심선 · 치수 스타일 · 치수 업데이트 · 치수 간격
지시선	다중 지시선	지시선 스타일 · 지시선 정렬	없음
표	없음	테이블 · 칸 편집	테이블 스타일 · 행 넣기·지우기 · 열 넣기·지우기 · 칸 병합 · 병합 해제
표식	없음	구름형 리비전 · 주석 축척	없음

• 「문자 스타일」 패널의 「크기」 는 4~120 사이 숫자를 넣을 수 있음. 글을 고른 상태에서 바꾸면 그 글만 바뀜.
• 「글꼴」 목록은 Noto Sans KR · Malgun Gothic · Pretendard · Arial · monospace 임.

뷰 탭

패널	큰 단추	작은 단추
탐색	범위 줌	확대 · 축소 · 초점이동 · 재생성

• [범위 줌] 은 범위(E) · 전체(A) · 이전(P) · 윈도우(W) · 2X 중에서 고를 수 있음. 오른쪽 아래 ⛶ 단추는 바로 범위로 맞춤.
• [초점이동] 은 마우스 휠 버튼을 누른 채 끌어도 같은 동작임.
• [재생성] 은 화면 캐시를 버리고 객체를 다시 그림.

출력 탭

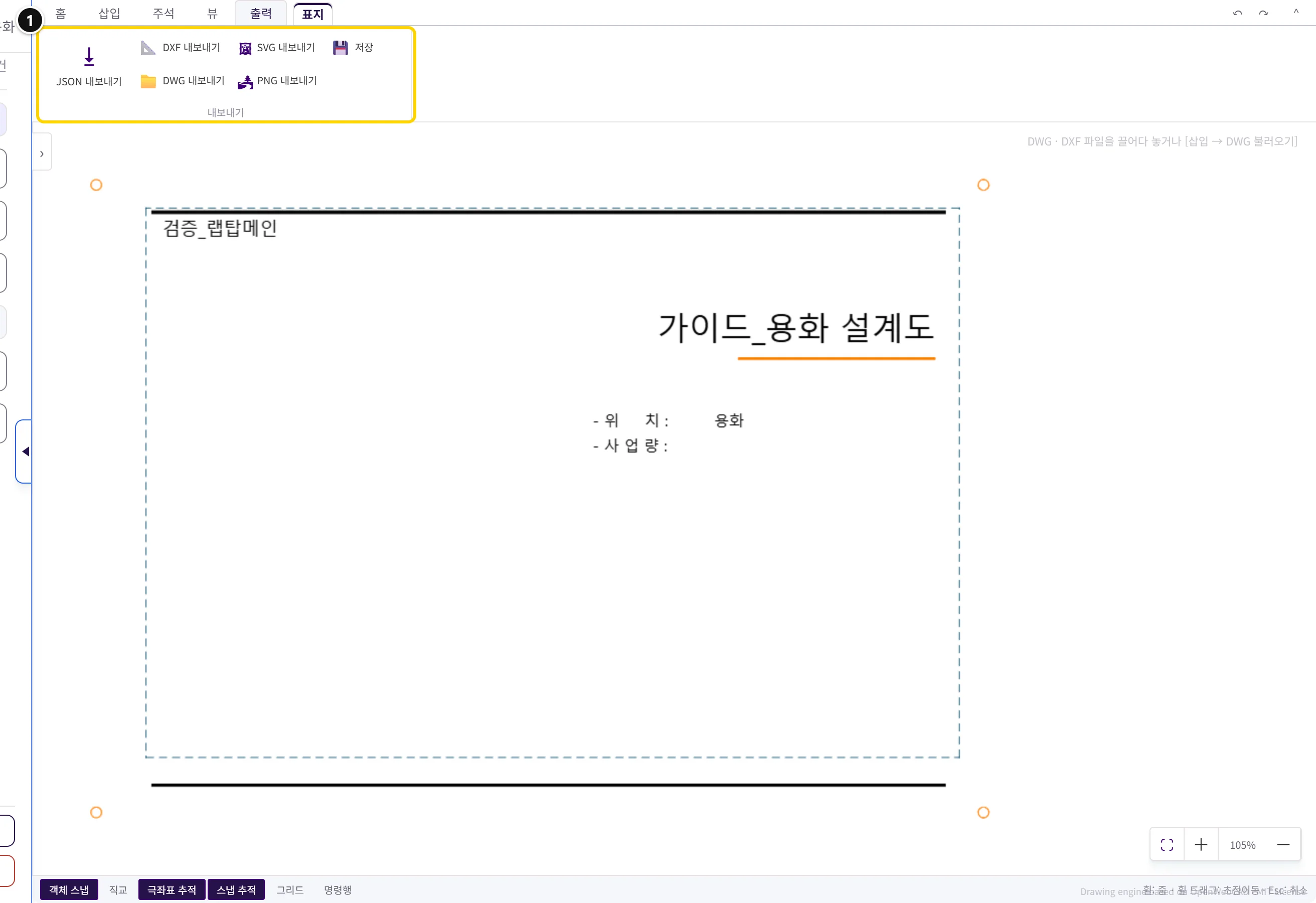

그림 번호 — 1 내보내기 묶음

패널	큰 단추	작은 단추
내보내기	JSON 내보내기	DXF 내보내기 · DWG 내보내기 · SVG 내보내기 · PNG 내보내기 · 저장

• 파일로 내보내는 방법은 내보내기 · 가져오기 참고.

주의: 출력 탭의 [저장] 은 이 브라우저 안에만 도면을 담음. 서버에 저장되는 것은 좌측 아래 [저장] 임. 서버에 남기려면 반드시 좌측 [저장] 을 누르거나 단계를 옮길 것.

참고: 상태막대 · 팔레트 · 명령행은 CAD 보조 기능 참고.
