수량산출
앞 단계(노선 · 횡단 · 상세 설계)에서 나온 값으로 구조물 · 자재 · 토공 · 수리 · 거리 수량표를 한 화면에서 보고 고치는 곳.
여는 길
- 위쪽 진행 단계에서 [수량산출] 단계를 누름. (대시보드 → 프로젝트 선택 → 상세설계 다음 단계)
- 상세설계(B07) 화면에서 좌측 패널 아래 [?] 옆의 [>] 단추를 눌러도 들어옴. 단계 이동 때 보이는 화면(좌측 옵션 + 지금 탭)이 먼저 저장되고, 저장이 실패하면 이동하지 않고 머묾.
- 수량산출 다음 단계(원가계산)로 넘어갈 때는 저장 뒤 [수량산출] 단계가 완료로 표시됨.

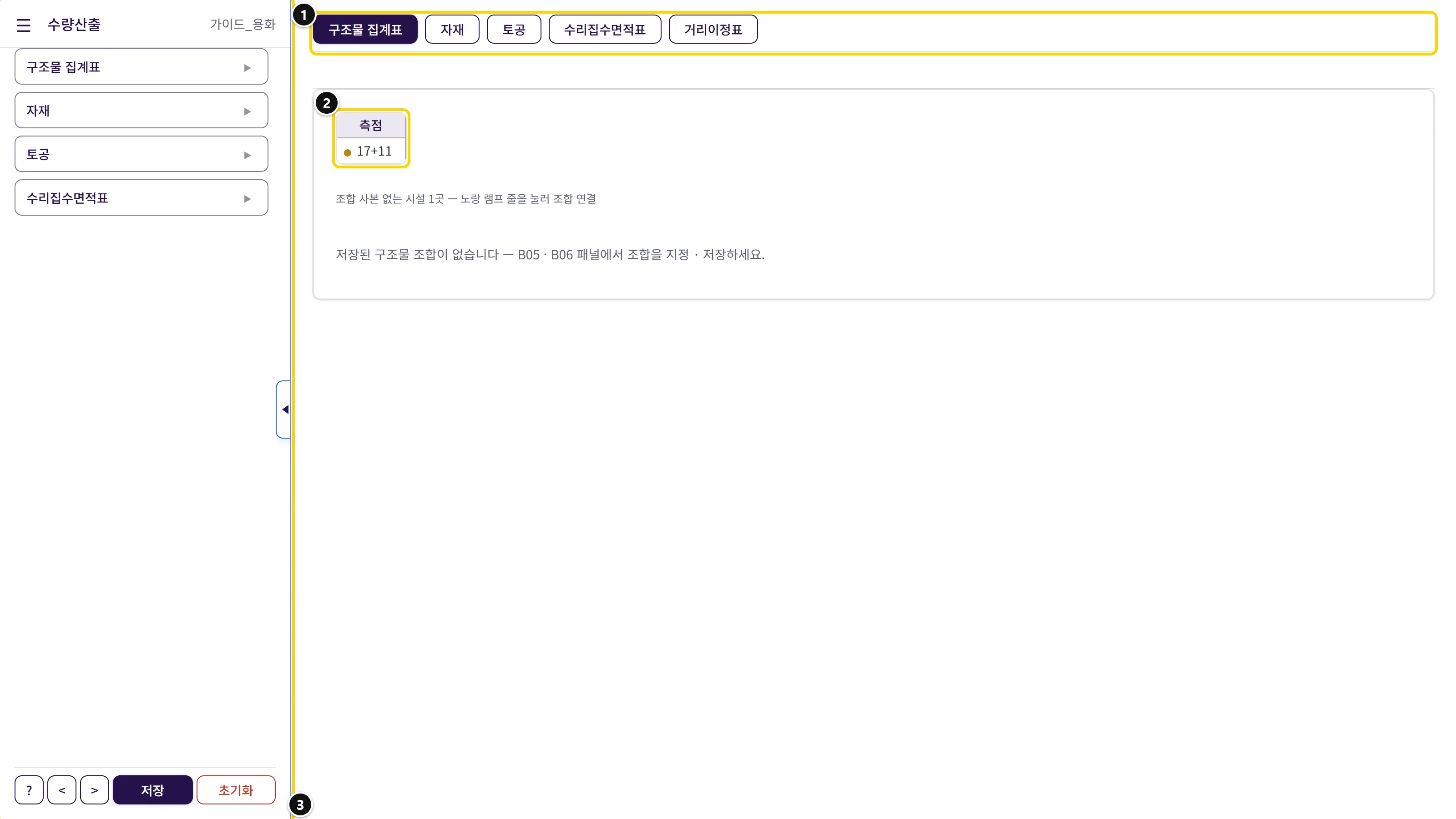

화면 구역
| 번호 | 구역 | 하는 일 |
|---|---|---|
| 1 | 위 탭 줄 | [구조물 집계표] · [자재] · [토공] · [수리집수면적표] · [거리이정표] 다섯 탭을 오감 |
| 2 | 본문 표 | 고른 탭의 표. 탭마다 아래 보조 탭이 따로 있는 곳도 있음 |
| 3 | 좌측 패널(수량산출) | 위쪽 ☰ 로 진행 단계를 열어 다른 단계로 이동(이동 전에 저장이 자동으로 한 번 돎). 배관 1본 길이 · 할증 · 연암/경암 비율을 넣는 옵션 카드 넷과 [?] [<] [>] [저장] [초기화] |
작업 순서
- 좌측 패널 [구조물 집계표] 카드에서 배관 1본 길이 (m) 를 넣음. 비워 두면 [저장]이 막힘.
- [구조물 집계표] 탭에서 측점별 구조물 · 배관 수량을 확인. 노랑 점이 있는 측점은 구조물 조합이 연결되지 않은 곳 → 그 줄을 눌러 [조합 연결]. 구조물 집계표 · 구조물도 · 조합 연결 참고.
- [자재] 탭에서 세 표(총괄자재수량집계표 · 콘크리트소요자재집계표 · 자재수량집계표)를 확인하고 흰 칸(단위수량 · 배합 · 할증)을 고침. 자재 집계표 참고.
- [토공] 탭에서 토공집계표 · 토적표 · 평균운반거리 · 종방향 무대운반거리를 확인. 연암/경암 비율은 좌측 패널에서 조절. 토공 참고.
- [수리집수면적표] 탭에서 배수지점(측점)별 홍수량 계산서의 빈칸을 채우고 판정(O K / N G)을 확인. 수리집수면적표 참고.
- [거리이정표] 탭에서 공사지 · 기준점 · 거래처를 놓고 구간 거리를 확인. 거리이정표 표 · 다이어그램 · 등록 · 연결선 창 · 경로 탭 참고.
- 좌측 패널 아래 [저장]을 누름. 이때 옵션 · 거리이정표 변경이 함께 저장됨. 좌측 패널 옵션 참고.
- 위 진행 단계에서 다음 단계를 누르거나 [>]를 눌러 원가계산으로 이동.
주의: 표에서 고친 값은 브라우저에만 임시로 쌓임. 각 탭의 [저장] 또는 좌측 패널 [저장] · 단계 이동 때 서버에 남음. 자동 저장은 없음.
주의: 좌측 패널 [초기화]는 이 화면에서 고친 값과 설정을 모두 지우고 앞 단계 결과로 다시 셈함. 확인 창이 한 번 뜸.
참고: 구조물 집계표 · 토공 등 대부분의 표 숫자는 앞 단계(B05 · B06 · B07)에서 정한 값에서 나옴. 여기서 값이 이상하면 앞 단계로 돌아가 저장 상태를 확인.
