토공
노선 · 횡단 설계 결과로 만든 토공 수량표 네 장(토공집계표 · 토적표 · 평균운반거리 · 종방향 무대운반거리)을 보는 탭.
여는 길
- 위 탭 줄에서 [토공]을 누름.
- 보조 탭에서 장을 고름: [토공집계표] · [토적표] · [평균운반거리] · [종방향 무대운반거리]. 처음 보이는 장은 [토공집계표].
- 앞서 횡단 설계가 끝나지 않았으면 「측점 단면적이 아직 없습니다 — 횡단 설계를 먼저 마치세요.」가 보임.

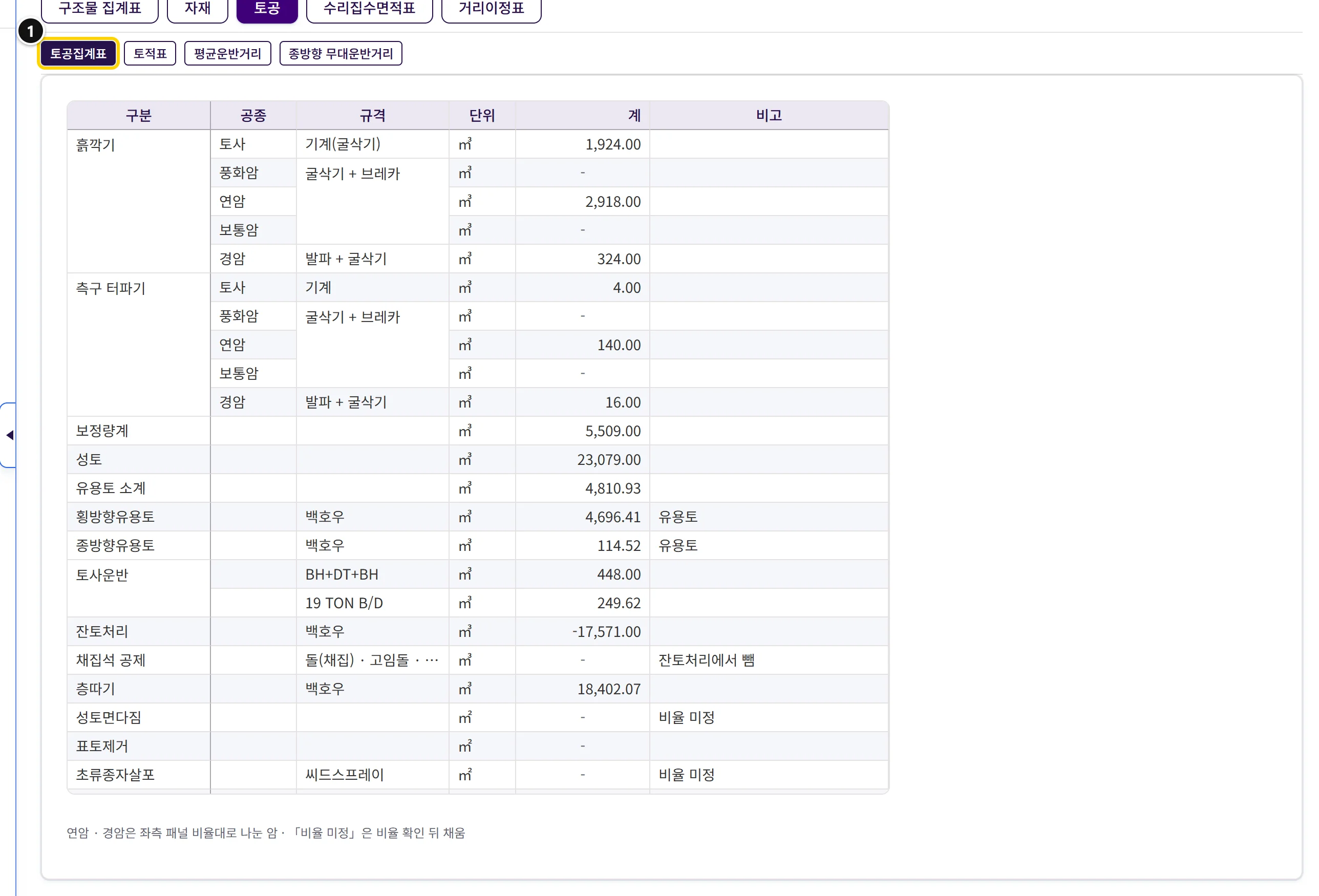

그림 번호 — 1 토공 보조 탭
단계
| 단계 | 할 일 |
|---|---|
| 1 | [토공집계표]에서 구분 · 공종 · 규격 · 단위 · 계 · 비고 열을 읽음. 같은 구분 · 규격이 이어지면 세로로 합쳐 보임. |
| 2 | 연암 · 경암 줄은 암 전체 물량을 좌측 패널 [토공] 카드의 비율로 나눈 값. 비율을 바꾸면 표가 바로 다시 셈해짐. 「비율 미정」으로 나온 줄은 비율을 확인한 뒤 채워짐. |
| 3 | [토적표]를 열어 측점별 절토 · 측구파기 · 성토 · 면고르기 · 지장목제거 · 제근 · 노면정리 값을 확인. 앞쪽 [측점] 열은 고정이라 옆으로 밀어도 따라옴. |
| 4 | [평균운반거리]에서 덤프트럭 · 불도우저 묶음의 토량(Q) · 거리(L) · Q×L 과 합계를 확인. 표 아래 줄에 「덤프트럭 평균운반거리: ○ ÷ ○ = ○ M」 식으로 평균이 나옴. |
| 5 | [종방향 무대운반거리]에서 같은 꼴로 무대 운반의 Q · L · Q×L 과 평균을 확인. |

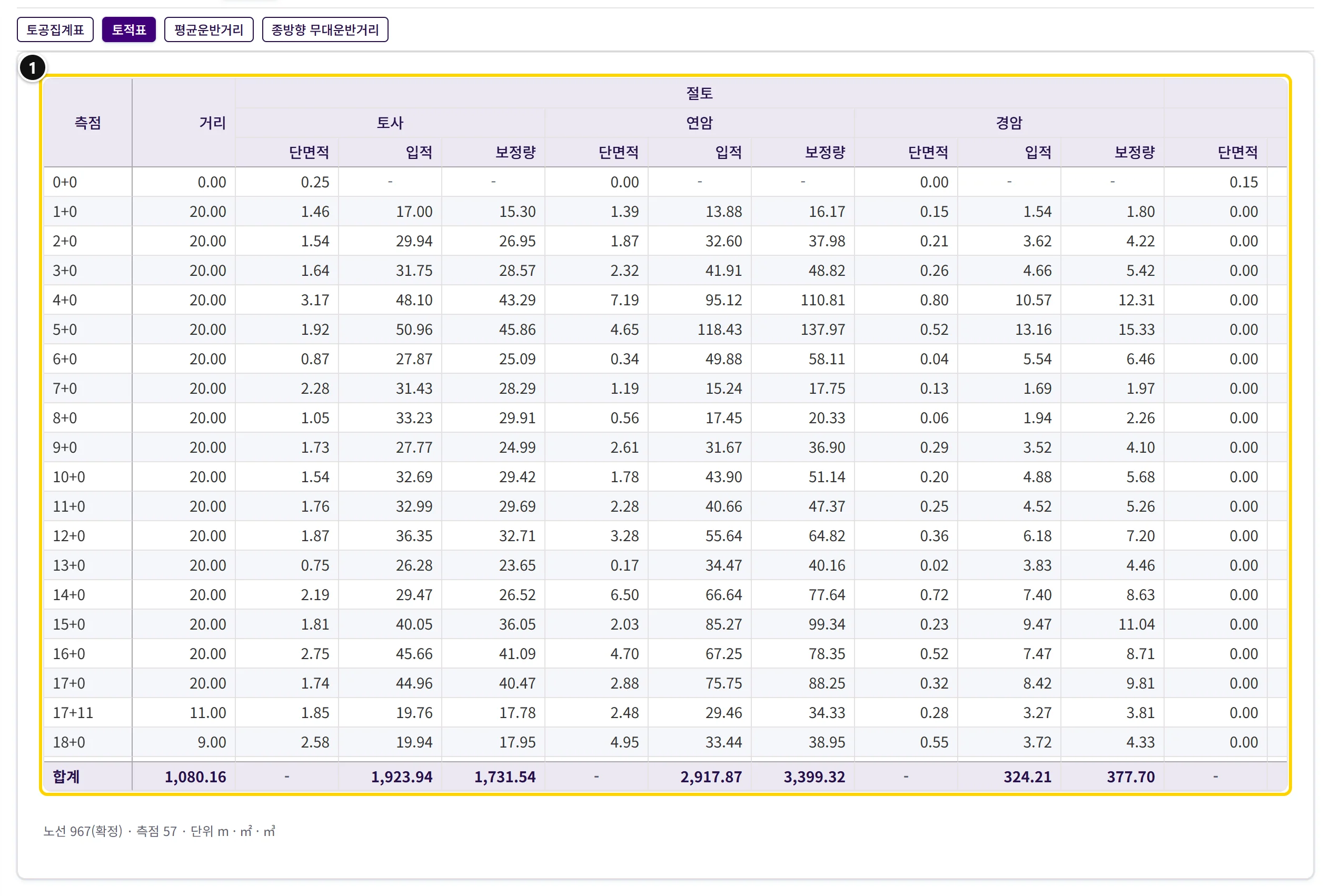

그림 번호 — 1 토적표
보이는 것
- 토적표 머리 묶음: 절토(토사 · 연암 · 경암) · 측구파기(토사 · 암)는 각각 단면적 · 입적 · 보정량 셋. 그 뒤 보정량계 · 성토(단면적 · 입적) · 유용토 · 차인토량 · 누가토량, 이어서 면고르기(성토면 · 절토면) · 지장목제거(성토 · 절토) · 제근 · 노면정리의 거리 · 면적.
- 곡선 가운데 측점은 측점 글 뒤에
(MC)가 붙고, 안내가 달린 측점은*가 붙음. - 첫 측점은 앞 측점이 없어 입적 · 보정량 · 면적이 비어 있음(—).
- 맨 아래 합계 줄. 단면적 · 거리처럼 합이 뜻이 없는 칸은 비어 있음.
- 표 아래 안내: 「노선 (번호)(확정) · 측점 (수) · 단위 m · ㎡ · ㎥」. 확정 전이면 「(확정 전 최신 노선)」으로 나옴. 안내 단 측점이 있으면 「* … — n곳」 한 줄이 더 붙음.
- 운반 장에는 유토곡선(운반 배분)이 저장되지 않았으면 「유토곡선 배분이 저장되지 않았습니다 — 횡단 설계 [확정] 뒤에 채워집니다.」 안내가 보임.
- 토공집계표 아래 안내: 「연암 · 경암은 좌측 패널 비율대로 나눈 암 · 「비율 미정」은 비율 확인 뒤 채움」.
주의: 이 탭의 표는 읽기 전용. 값을 바꾸려면 앞 단계(횡단 · 상세 설계)나 좌측 패널 비율을 바꿔야 함.
참고: 연암 · 경암 비율은 좌측 패널 옵션에서 조절. 운반 표의 바탕이 되는 유토곡선 배분은 횡단 설계 [확정] 뒤에 채워짐(B06 참고).
