지반 조건
2D · 3D 해석에 쓸 지반 조건(지층 물성 · 기준안전율 · 노면 하중 · 지진 · 지하수 · 층 두께)을 확인하고 정하는 화면.
여는 길
- 안정성평가 만들기에서 [등록]을 누르면 첫 화면으로 열림.
- 이미 만든 안정성평가는 대시보드에서 프로젝트를 열거나, 다른 단계 화면 왼쪽 아래 [<] [>] 단추로 옮겨 옴.

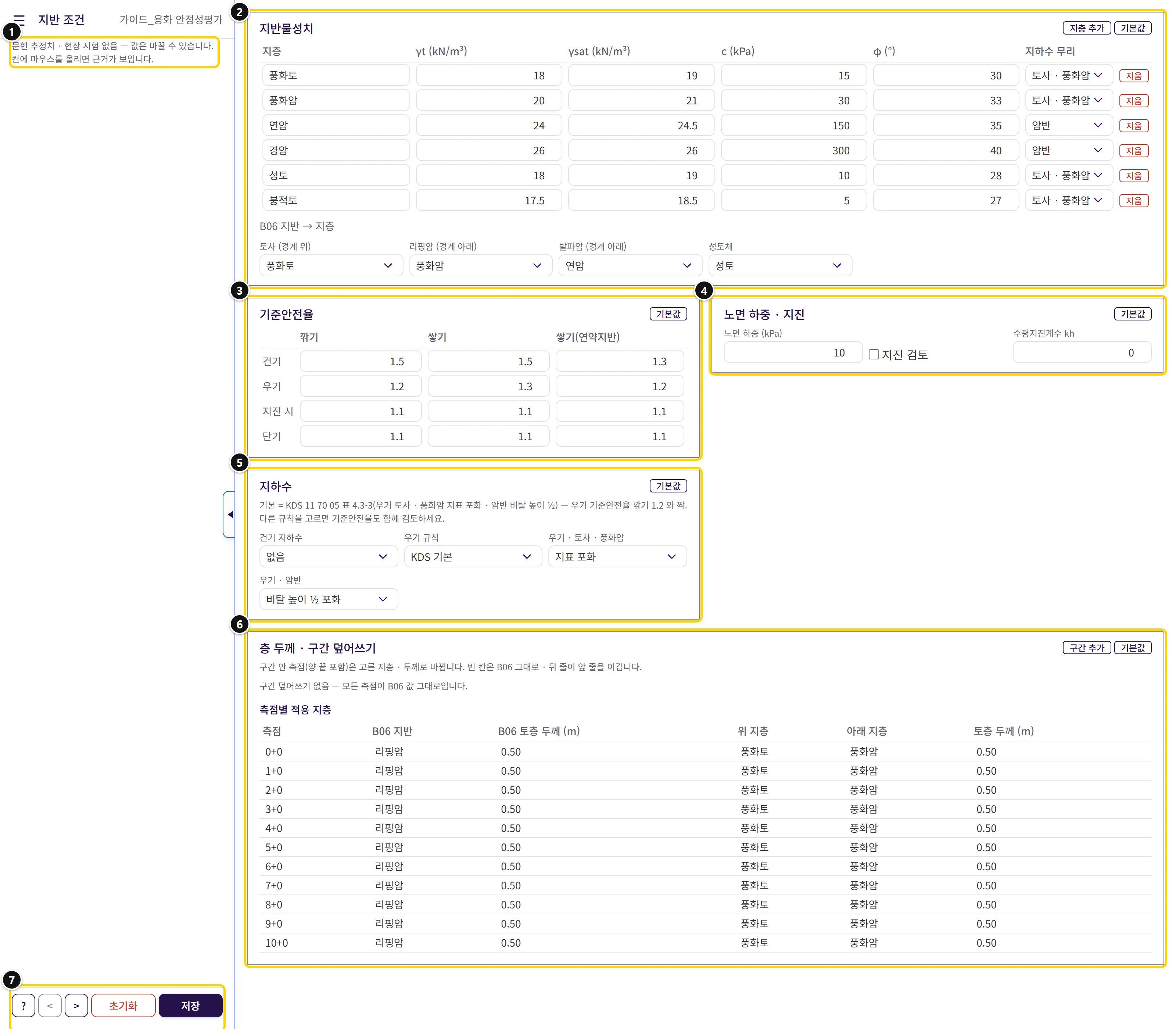

화면 구역
| 번호 | 구역 | 하는 일 |
|---|---|---|
| 1 | 왼쪽 안내 글 · 상태 글 | 「문헌 추정치 · 현장 시험 없음」 안내와 「저장 안 된 변경이 있습니다.」 등 상태 |
| 2 | 지반물성치 카드 | 지층별 단위중량 · 점착력 · 내부마찰각 — 지반물성치 |
| 3 | 기준안전율 카드 | 조건(건기 · 우기 · 지진 시 · 단기)별 기준 — 기준안전율 |
| 4 | 노면 하중 · 지진 카드 | 노면 하중 · 지진 검토 켬/끔 — 노면 하중 · 지진 |
| 5 | 지하수 카드 | 건기 지하수 · 우기 규칙 — 지하수 |
| 6 | 층 두께 · 구간 덮어쓰기 카드 | 구간별 지층 · 두께 바꾸기 + 측점별 적용 지층 표 — 층 두께 · 구간 덮어쓰기 |
| 7 | 왼쪽 아래 단추 줄 | [?] · [<] · [>] · [초기화] · [저장] — 저장과 초기화 |
작업 순서
- 지반물성치 카드에서 지층별 값을 확인하고, 현장 값이 있으면 고쳐 넣음.
- 같은 카드 아래 「B06 지반 → 지층」 줄에서 횡단 설계의 토사 · 리핑암 · 발파암 · 성토체가 어느 지층으로 계산될지 고름.
- 기준안전율 · 노면 하중 · 지진 · 지하수 카드를 차례로 확인함.
- 특정 구간만 지층이나 두께를 바꿀 것이 있으면 층 두께 · 구간 덮어쓰기 카드에서 [구간 추가].
- 왼쪽 아래 [저장]을 누름 — 저장한 값만 다음 단계 2D 해석에 쓰임.
주의: 지반물성치 기본값은 문헌 추정치이고 현장 시험 값이 아님. 현장 조사 값이 있으면 꼭 바꿔 넣을 것.
참고: 값을 바꾸면 이 브라우저 탭에만 임시로 남음. [저장]을 눌러야 해석에 쓰임.
