지하수

건기 · 우기에 지하수위를 어떻게 볼지 정하는 카드.

여는 길

• 지반 조건 화면 지하수 카드(왼쪽 아래).

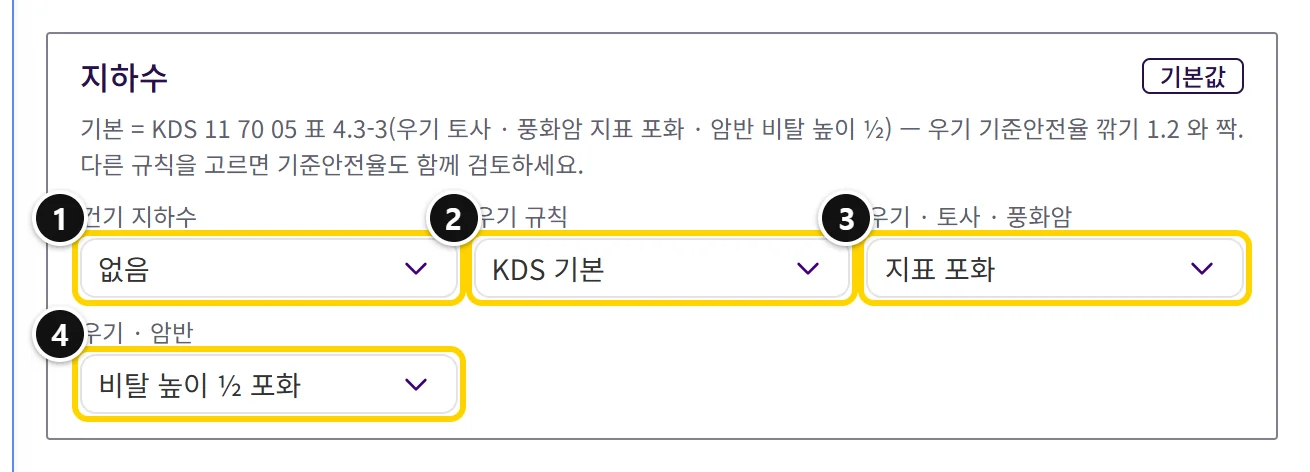

번호	칸	뜻
1	건기 지하수	건기 규칙 (기본 「없음」)
2	우기 규칙	「KDS 기본」 · 지표 아래 깊이 = 비탈 높이 × 비율 · 간극수압비 r_u · 사용자 수위선
3	우기 · 토사 · 풍화암	「KDS 기본」일 때 토사 · 풍화암의 수위 규칙 (기본 「지표 포화」)
4	우기 · 암반	「KDS 기본」일 때 암반의 수위 규칙 (기본 「비탈 높이 ½ 포화」)

단계

단계	할 일
1	건기 지하수를 고름.
2	우기 규칙을 고름. 기본 「KDS 기본」은 KDS 11 70 05 표 4.3-3 을 따름.
3	「KDS 기본」이면 토사 · 풍화암 · 암반 규칙을 각각 고름.
4	다른 규칙을 골랐으면 기준안전율도 함께 확인함(기준안전율).

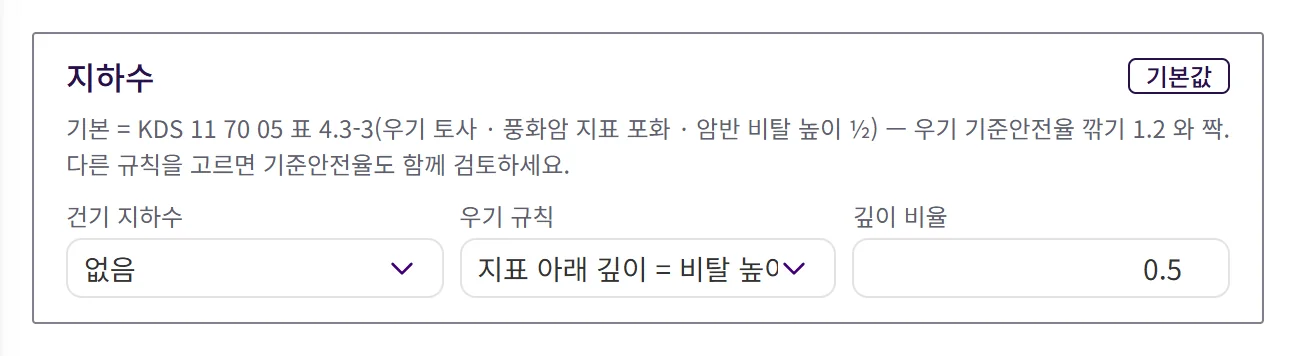

• 「지표 아래 깊이 = 비탈 높이 × 비율」을 고르면 깊이 비율 칸이 생김.
• 「간극수압비 r_u」를 고르면 r_u 칸이 생김.

사용자 수위선

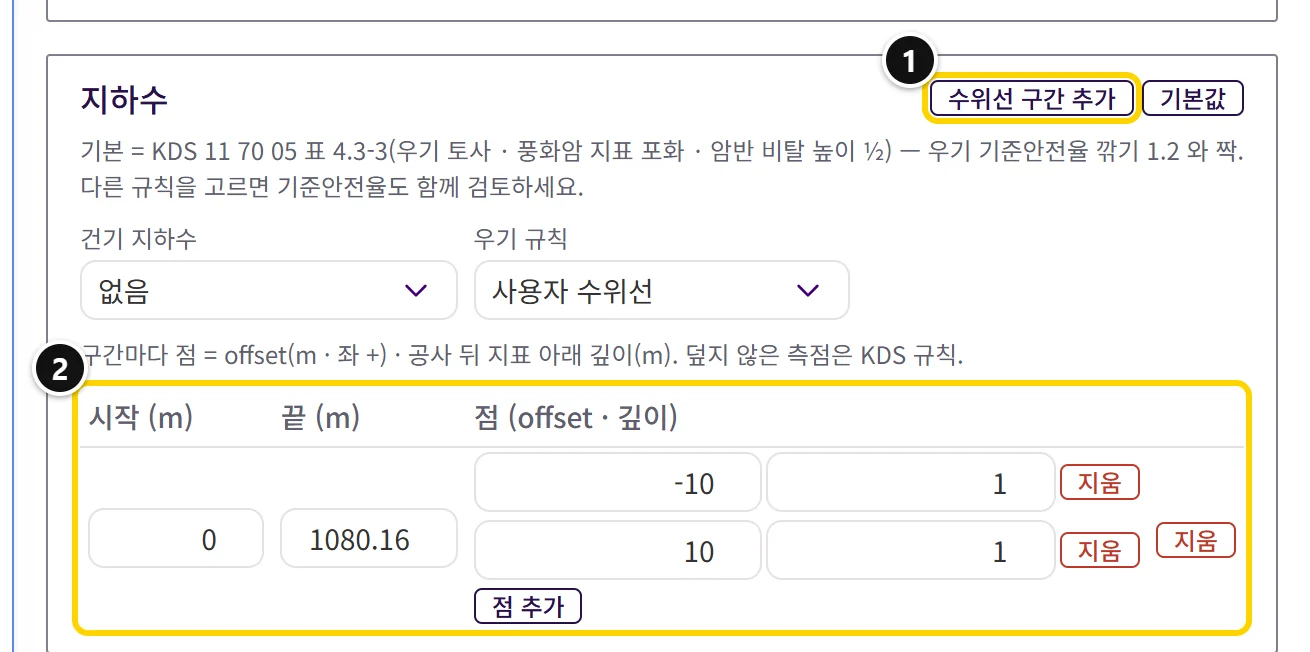

번호	칸	뜻
1	[수위선 구간 추가]	구간 한 줄을 더함
2	구간 줄	시작 · 끝(m) + 점(offset · 깊이) 목록. [점 추가]로 점을 더하고 [지움]으로 지움

• 점 = 노면 가운데 기준 좌우 거리(m, 왼쪽 +)와 공사 뒤 지표 아래 깊이(m).
• 덮지 않은 측점은 KDS 규칙을 따름.

보이는 것

• 규칙은 2D 해석의 안전율 계산과 횡단 그림의 지하수위 점선에 함께 반영됨.
• r_u를 고르면 수위선 없이 횡단 그림 아래에 「지하수 = 간극수압비 r_u …」 글만 보임.

주의: 규칙을 바꾸고 [저장]한 뒤에는 2D 해석에서 [해석]을 다시 누를 것.

참고: 3D 해석은 우기를 「지표까지 포화」 한 가지로 셈 — 이 카드의 규칙은 3D에 쓰이지 않음.
