칸 뜻

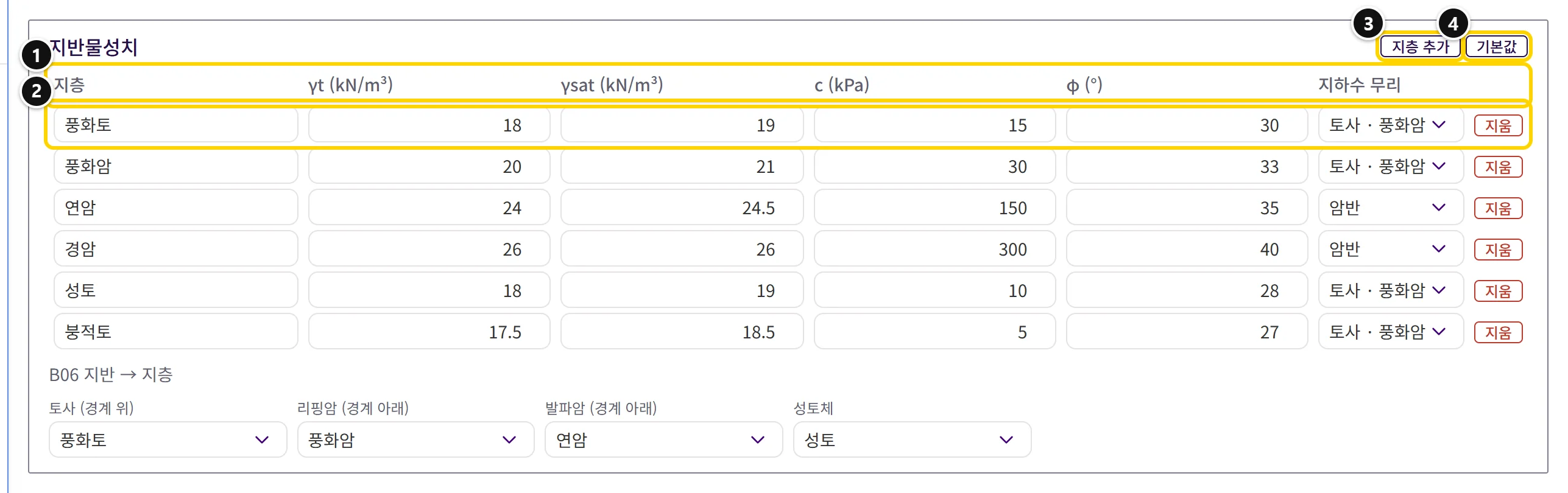

지반물성치 표
| 칸 | 뜻 | 넣을 수 있는 범위 |
|---|---|---|
| 지층 | 지층 이름 | 1~30 자 · 같은 이름 안 됨 |
| γt (kN/m³) | 습윤 단위중량 — 물에 잠기지 않은 흙 1 m³ 의 무게 | 10 ~ 30 |
| γsat (kN/m³) | 포화 단위중량 — 물에 잠긴 흙 1 m³ 의 무게. 지하수위 아래에서 씀 | 10 ~ 30 · γt 이상 |
| c (kPa) | 점착력 — 흙 알갱이끼리 붙잡는 힘 | 0 ~ 1,000 |
| φ (°) | 내부마찰각 — 흙이 서로 비비며 버티는 정도(클수록 단단함) | 0 ~ 60 |
| 지하수 무리 | 「토사 · 풍화암」 또는 「암반」. 우기 규칙이 KDS 기본일 때 어느 수위 규칙을 쓸지 가름 | 둘 중 하나 |
기본 지층 여섯 = 풍화토 · 풍화암 · 연암 · 경암 · 성토 · 붕적토. 값은 「사용자 확정 전 값」 항목에 있음.

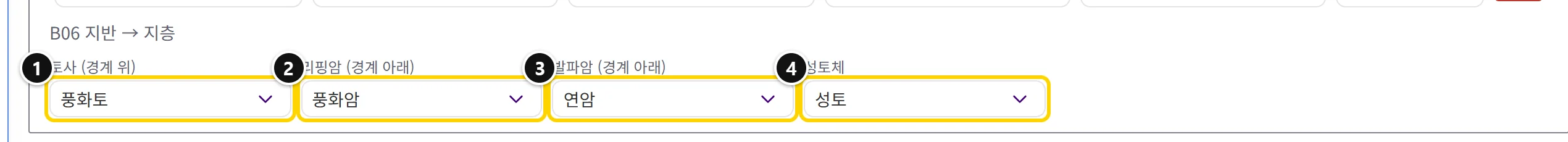

B06 지반 → 지층
| 칸 | 뜻 | 기본 |
|---|---|---|
| 토사 (경계 위) | B06 횡단의 암 경계 위 흙(모든 측점) | 풍화토 |
| 리핑암 (경계 아래) | B06 리핑암 측점의 암 경계 아래 | 풍화암 |
| 발파암 (경계 아래) | B06 발파암 측점의 암 경계 아래 | 연암 |
| 성토체 | 쌓기로 새로 올린 흙 | 성토 |

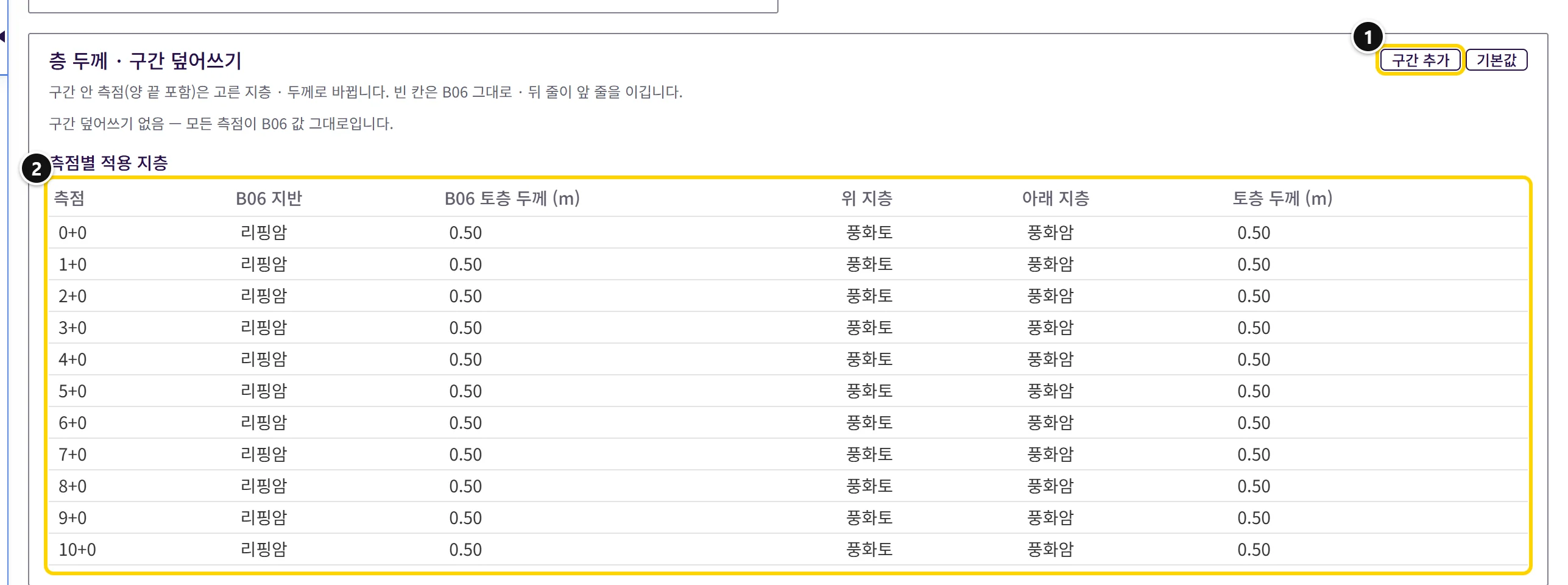

층 두께 · 구간 덮어쓰기
| 칸 | 뜻 |
|---|---|
| 시작 (m) · 끝 (m) | 덮어쓸 누가거리 구간. 양 끝 측점 포함 · 끝은 시작보다 커야 함(0 ~ 100,000) |
| 위 지층 | 구간 안 측점의 위 지층. 「B06 그대로」 = 바꾸지 않음 |
| 아래 지층 | 구간 안 측점의 아래 지층. 「B06 그대로」 = 바꾸지 않음 |
| 토층 두께 (m) | 원지반에서 아래 지층 윗면까지 깊이. 빈 칸 = B06 그대로(0 ~ 50) |
- 줄이 여럿 겹치면 뒤 줄이 이김.
- 토사 측점은 B06 토층 두께가 없어 「전부 위 지층」임. 토사 측점에 아래 지층을 넣으려면 아래 지층과 함께 토층 두께도 넣을 것.
- 쓰이는 지층(B06 지반 연결 · 구간에서 고른 지층)은 물성 표에서 지울 수 없음.
측점별 적용 지층 (읽기 전용)
| 칸 | 뜻 |
|---|---|
| 측점 | 측점 번호(예 5+20) |
| B06 지반 | 복사한 B06 횡단의 지반 구분(토사 · 리핑암 · 발파암) |
| B06 토층 두께 (m) | B06 암 경계 깊이. 토사 측점은 「-」 |
| 위 지층 · 아래 지층 · 토층 두께 (m) | 연결 · 구간 덮어쓰기를 모두 반영한 최종 값 |
기준안전율
- 줄 = 건기 · 우기 · 지진 시 · 단기 · 칸 = 깎기 · 쌓기 · 쌓기(연약지반).
- 넣을 수 있는 범위 = 1.0 ~ 3.0.
- 지금 2D 해석 판정은 건기 · 우기 · 지진 시 줄의 깎기 · 쌓기 칸만 씀.
노면 하중 · 지진
| 칸 | 뜻 | 기본 · 범위 |
|---|---|---|
| 노면 하중 (kPa) | 노면 양 끝 사이에 고르게 얹는 차량 · 통행 하중 | 10 · 0 ~ 100 |
| 지진 검토 | 켜면 E03 에 「지진」 조건이 생김 | 끔 |
| 수평지진계수 kh | 흙 무게의 몇 배를 옆으로 미는 힘으로 볼지. 지진 검토를 켰을 때만 넣음 | 0 · 0 ~ 0.5 |
지하수
| 칸 | 뜻 | 기본 |
|---|---|---|
| 건기 지하수 | 건기 · 지진 시 수위 규칙(없음 · 지표 포화 · 비탈 높이 ½ 포화) | 없음 |
| 우기 규칙 | 넷 중 하나 — KDS 기본 · 지표 아래 깊이 = 비탈 높이 × 비율 · 간극수압비 r_u · 사용자 수위선 | KDS 기본 |
| 우기 · 토사 · 풍화암 | KDS 기본일 때, 비탈 겉 지층이 「토사 · 풍화암」 무리인 측점의 규칙 | 지표 포화 |
| 우기 · 암반 | KDS 기본일 때, 비탈 겉 지층이 「암반」 무리인 측점의 규칙 | 비탈 높이 ½ 포화 |
| 깊이 비율 | 수위 = 공사 뒤 지표에서 (비탈 높이 × 비율)만큼 아래 | 0.5 · 0 ~ 1 |
| r_u | 간극수압 = 그 자리 흙 무게 압력 × r_u | 0.2 · 0 ~ 0.9 |
| 수위선 구간 — 시작 · 끝 (m) | 수위선을 쓸 누가거리 구간. 덮지 않은 측점은 KDS 기본 규칙 | 없음 |
| 점 (offset · 깊이) | offset = 중심선에서 거리(m · 좌 +, −200 ~ 200) · 깊이 = 공사 뒤 지표 아래(m, 0 ~ 50). 점은 둘 이상 · offset 은 작은 쪽부터 커지게 | [−10 : 1] · [10 : 1] 로 시작 |
- 비탈 겉 지층 = 토층 두께가 0 인 측점은 아래(암) 지층, 그 밖은 위 지층.
- 수위선 구간이 겹치면 뒤 줄이 이김.
